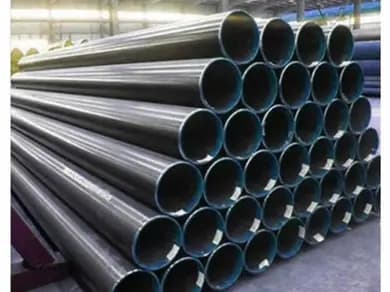

Šta je cev od ugljeničnog čelika? Pregled sistema klasa cevi od ugljeničnog čelika

Cev od ugljeničnog čelika je čelična cev u kojoj je primarni legirajući element ugljenik, uz ograničene količine drugih elemenata. Klasifikuje se prema sadržaju ugljenika: niskougljenični (do 0,30% C) nudi odličnu zavarljivost i oblikovljivost; srednjeugljenični (0,30–0,60% C) pruža veću čvrstoću; a visokougljenični (0,60–1,00% C) pruža maksimalnu tvrdoću, ali smanjenu zavarljivost. Cevi od ugljeničnog čelika čine približno 80% ukupne proizvodnje čeličnih cevi na svetu, služeći za primene od jednostavnog transporta vode do visokopritisnih parnih sistema i magistralnih naftovoda i gasovoda.

Sistem klasa unutar standarda za cevi od ugljeničnog čelika odražava različite nivoe čvrstoće, hemijski sastav i radne uslove. Primarni standardi su ASTM (američki), API (nafta i gas), EN (evropski), JIS (japanski) i GB (kineski). Razumevanje kako se klase mapiraju između ovih sistema je ključno za međunarodnu nabavku. Naš Poređenje standarda ASTM vs. EN vs. JIS vs. GB pruža kompletne tabele unakrsnog referenciranja.

ASTM A106 Klasa B – Kralj opštenamenskih cevi od ugljeničnog čelika

A106 Gr.B je najčešće specificirana klasa cevi od ugljeničnog čelika za industrijsko cevovodstvo. Njen hemijski sastav je pažljivo izbalansiran: ugljenik maks. 0,30%, mangan 0,29–1,06%, fosfor maks. 0,035%, sumpor maks. 0,035% i silicijum min. 0,10%. Minimalni sadržaj silicijuma je jedinstven za A106 i poboljšava otpornost na oksidaciju na visokim temperaturama. Mehanički, A106 Gr.B zahteva minimalnu granicu razvlačenja od 240 MPa i zateznu čvrstoću od 415 MPa. Materijal se obično isporučuje u normalizovanom stanju za veličine koje zahtevaju termičku obradu.

A106 je dostupan u tri klase: A, B i C, sa rastućom čvrstoćom. Klasa A (granica razvlačenja 195 MPa) se retko specificira, klasa B je radni konj, a klasa C (granica razvlačenja 275 MPa) se koristi tamo gde je potrebna veća čvrstoća bez prelaska na legirani čelik. Primene za A106 Gr.B uključuju rafinerijske cevovode, parne vodove u elektranama, procesne cevovode u hemijskim postrojenjima i opštu industrijsku upotrebu na visokim temperaturama do 538°C prema ASME kodu.

API 5L Klase cevovoda

API 5L je standard za cevovode koji se koriste u transportu nafte i gasa. Oznaka klase počinje sa Gr.B (po čvrstoći ekvivalentna A106 Gr.B) i napreduje kroz X42, X46, X52, X56, X60, X65, X70 i X80. Broj uz "X" označava minimalnu granicu razvlačenja u ksi: X52 = 52 ksi (358 MPa) minimalno razvlačenje, X65 = 65 ksi (448 MPa), X70 = 70 ksi (483 MPa) i X80 = 80 ksi (552 MPa). Više klase omogućavaju tanje zidove za dati pritisak, smanjujući težinu materijala i troškove zavarivanja.

API 5L ima dva nivoa specifikacije proizvoda: PSL1 (standardni kvalitet) i PSL2 (dodatni zahtevi). PSL2 dodaje obavezno ispitivanje udarne žilavosti CVN, strože granice hemijskog sastava (uključujući zahteve za formulu ekvivalenta ugljenika), maksimalne granice granice razvlačenja i zahteve za NDT. Za kiselu sredinu (vlažni H2S), cevi prema API 5L u skladu sa PSL2 uz usklađenost sa NACE MR0175/ISO 15156 su obavezne.

Tabela poređenja performansi klasa

Izbor klase ugljeničnog čelika direktno utiče i na kapacitet pritiska i na cenu cevovodnog sistema. Cevi viših klasa mogu raditi na višim pritiscima sa tanjim zidovima, smanjujući težinu materijala i vreme zavarivanja. Međutim, više klase obično koštaju više po kilogramu i mogu zahtevati strože procedure zavarivanja i predgrevanje/naknadnu termičku obradu zavara. Optimalan izbor klase uzima u obzir kompromis između cene materijala, cene izrade i zahteva radnog pritiska.

ASTM A333 – Cev od ugljeničnog čelika za niske temperature

ASTM A333 pokriva bešavne i zavarene cevi od ugljeničnog čelika za rad na niskim temperaturama. Najčešća klasa je A333 Gr.6, koja održava udarnu žilavost po Šarpiju (CVN) od najmanje 18 J (tipično 27 J) na -45°C. To se postiže sitnozrnom normalizovanom mikrostrukturom i strogom kontrolom hemijskog sastava, posebno niskim sadržajem fosfora i sumpora. Ostale klase uključuju Gr.3 (niži mangan, za servis na -100°C) i Gr.8 (visokonikl čelik za LNG servis na -195°C).

Primene za A333 Gr.6 uključuju LNG (tečni prirodni gas) postrojenja, cevovode u hladnim klimatskim uslovima u arktičkim regionima, kriogene skladišne rezervoare i sve sisteme koji rade ispod -20°C gde ugljenični čelik mora zadržati duktilnost. Ključna razlika u odnosu na A106 je zagarantovana udarna žilavost: A106 nema zahteve za CVN po podrazumevanoj vrednosti, dok A333 Gr.6 mora zadovoljiti specificirane CVN vrednosti na propisanoj temperaturi ispitivanja.

ASTM A53 – Opštenamenska cev od ugljeničnog čelika

ASTM A53 pokriva i zavarene i bešavne cevi od ugljeničnog čelika za opšte mehaničke i tlačne primene. Isporučuje se u tri tipa: Tip F (pećno sučeono zavarena, kontinualno zavarena), Tip E (elektrootporno zavarena, ERW) i Tip S (bešavna). Klasa A ima minimalnu granicu razvlačenja od 205 MPa, a klasa B 240 MPa. A53 je pogodan za paru, vodu, gas i vazdušne vodove na umerenim temperaturama, ali nije eksplicitno naveden za visokotemperaturni servis u ASME Sekciji II. Pogledajte naše Poređenje A106 vs. A53 vs. API 5L za detaljne razlike.

API 5CT – Klase cevi za naftne bušotine

API 5CT reguliše oplatu i tubing koji se koriste u naftnim i gasnim bušotinama. Klase se kreću od H40 (najniža čvrstoća) kroz J55, K55, N80, L80, C95, T95 i P110 (najviša čvrstoća). Oznaka klase ukazuje na minimalnu granicu razvlačenja u ksi: H40 = 40 ksi (275 MPa), N80 = 80 ksi (551 MPa), P110 = 110 ksi (758 MPa). L80 i C95 su klase sa ograničenom granicom razvlačenja dizajnirane za kiselu sredinu (otpornost na H2S), sa ograničenjem tvrdoće od maks. 23 HRC i specificiranom termičkom obradom (gašenje i otpuštanje).

Klase cevi od ugljeničnog čelika u EN & JIS

Evropski standard EN 10216 (bešavne) i EN 10217 (zavarene) koriste oznake kao što su P235GH, P265GH i P355GH. Sufiks "GH" označava svojstva na povišenim temperaturama. Broj označava minimalnu granicu razvlačenja na sobnoj temperaturi u MPa: P265GH = 265 MPa minimalna granica razvlačenja. Japanski standard JIS G3454 (za tlačne usluge) koristi STPG370 i STPG410 (zatezna čvrstoća 370 i 410 MPa). JIS G3456 (za visoke temperature) koristi STS370, STS410 i STS480. Kineski standard GB/T 8163 (transport fluida) koristi klase čelika 10, 20 i Q345, dok GB/T 5310 (kotlovi pod visokim pritiskom) koristi 20G, 15CrMoG i 12Cr1MoVG.

Kako odabrati pravu klasu

Izbor klase zavisi od više faktora. Radna temperatura određuje da li je potreban standardni ugljenični čelik (A106, A53), čelik za niske temperature (A333) ili legirani čelik (A335). Radni pritisak određuje potreban nivo čvrstoće: niže čvrstoće (Gr.B, X52) za umerene pritiske, više čvrstoće (X65, X70) za visoke pritiske. Srednja korozivnost određuje da li su potrebne standardne klase ili klase za kiselu sredinu (sa otpornošću na H2S). Razmatranja zavarljivosti favorizuju klase sa nižim ekvivalentom ugljenika (CE), posebno za zavarivanje na terenu u teškim uslovima.

Naš kapacitet isporuke

ManufacturerPipe isporučuje puni spektar klasa cevi od ugljeničnog čelika od A106 Gr.B do API 5L X80 i A333 Gr.6. Naše bešavne cevi pokrivaju prečnike od 1/2" do 36", a zavarene cevi (ERW, LSAW, SSAW) od 1/2" do 80". Sve cevi se isporučuju sa MTC sertifikatom koji je sledljiv do brojeva topljenja, a nudimo i usluge inspekcije treće strane radi osiguranja kvaliteta. Naš inženjerski tim može pružiti smernice za izbor klase na osnovu vaših specifičnih radnih uslova.
